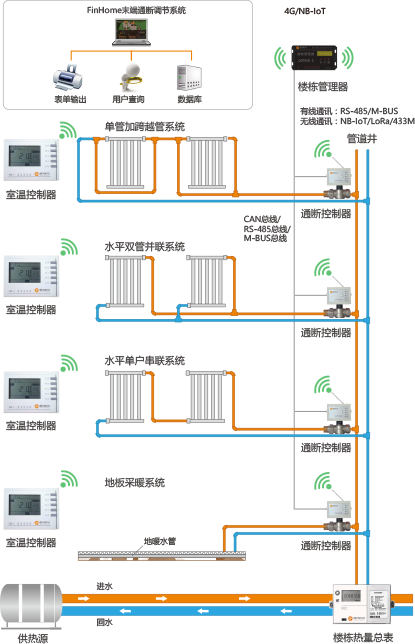

系统安装配置方案

• 无线室温控制器
  安装在用户室内，用于测量室温、设定温度、显示阀门开启时间和用户热量等
• 通断控制器
  安装在各用户支路上，对各用户采暖循环水进行通断控制，以实现用户的室温控制
• 楼栋热量总表
  安装在楼栋热力入口处，计量楼栋的总热量，以此作为该建筑的热量分摊依据
• 楼栋管理器
  对各用户进行耗热量分摊，以及与服务器数据通讯

系统运行期间，通断控制器根据无线室温控制器反馈的实测温度和设定温度之差，按照内置的智能温控算法确定各个控制周期内阀门的开启占空比（占空比为阀门开启时间与控制周期的比值），并进行阀门通断控制，调节达到热量调节、 室温控制的目的。同时，在分摊周期内，系统根据各用户阀门开启时间、供暖面积楼栋耗热量实现各户热量分摊

产品说明

FinLink智能集控器

FinLink智能集控器包括Wi-Fi、以太网和蜂窝网络进行安全的云通信，支持对云服务的访问，适用于智能商务大楼、智能工业环境，智慧城市、农业和石油等行业环境数据采集和系统控制

1. 工业级ARM Cortex A8处理器，高速流畅稳定
2. RS485完全隔离设计，满足复杂多变的工业需求
3. 支持远程OTA功能
4. 内置UPS功能，具备断电预警机制
5. 工业隔离电源模块

智能温控器

1. 温度设定及测量。供用户在10°C-25°C之间自由设置适合的温度，同时自动测量室温，显示分辨率0.1°C
2. 温度信息传输。定期将所测室内温度及设定温度发送给计量通断控制器
3. 实时显示设定温度、实测室温、信号强度、时钟、电量、阀门占空比、累计阀门开启时间等信息
4. 故障报警功能，可实时显示阀门故障与通讯故障、欠费提醒指示，可远程设置欠费提醒标志
5. 分摊用量显示

智能户用调节阀

1. 控制器根据室温遥控器的传输数据对室温进行智能通断控制
2. 控制器应停电后自动开启阀门并保持开启状态的功能
3. 控制器记录和存储以下参数，且数据保留时间24个月
• 供暖起止时间，自供暖起始时的阀门累积开启时间
• 每一分摊周期起止时间、分摊周期内的阀门累积开启时间及分摊周期室内平均温度值
• 室内设定温度及对应时刻室内测量温度，温度记录间隔为0.5h
4. 当通讯中断或者执行机构不能正常动作时报警
5. 控制器具备阀门状态显示功能、并对异常状况进行报警

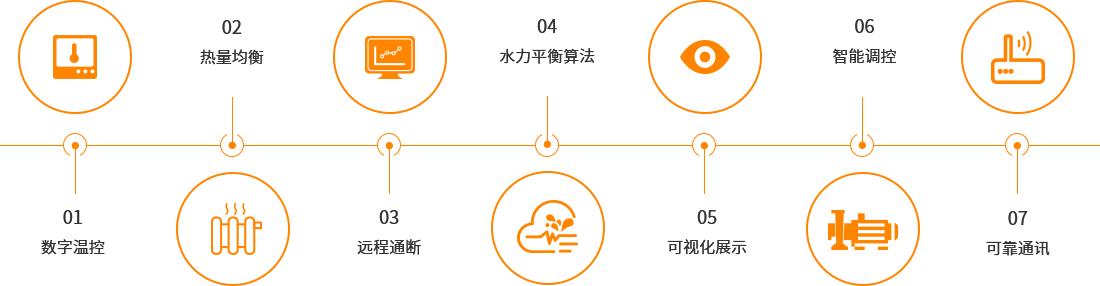

系统特点

• 热用户室温自主调节，室温控制效果好
• 热量分摊更合理，用户接受更容易
• 远程批量控制通断阀，未缴费用户轻松关阀
• 基于AI技术的用户群水力平衡算法

• 电动阀远程可调可控可锁闭可计量
• 用户室温可视化展示
• 高可靠性的通讯方式，RS-485/M-BUS/CAN总线通讯
